一、產品概述：

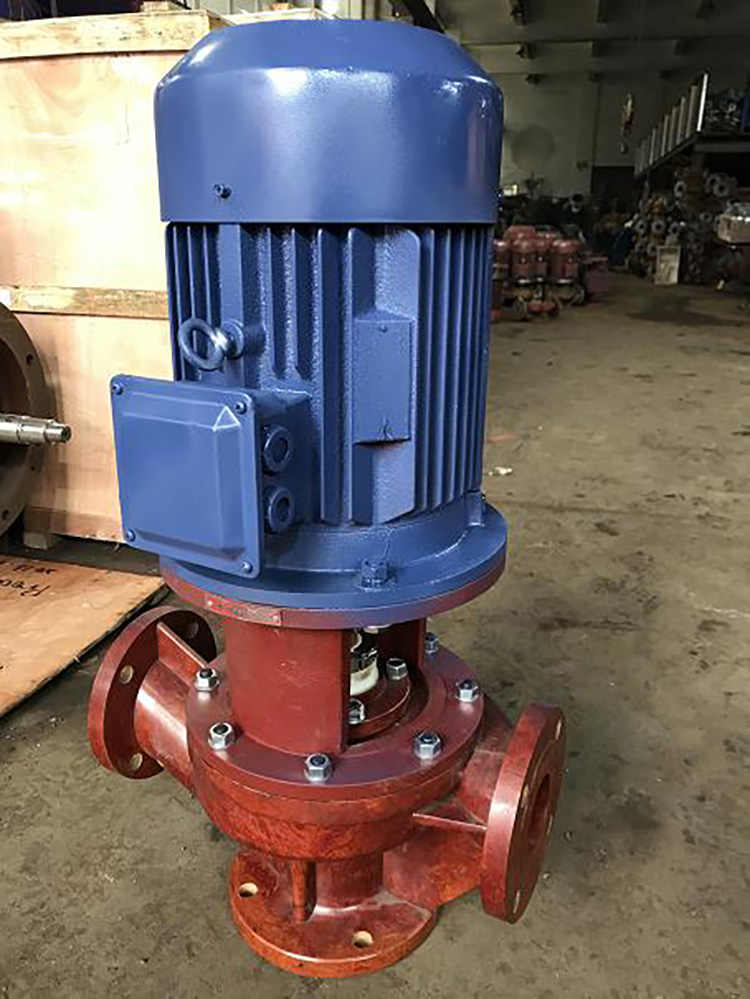

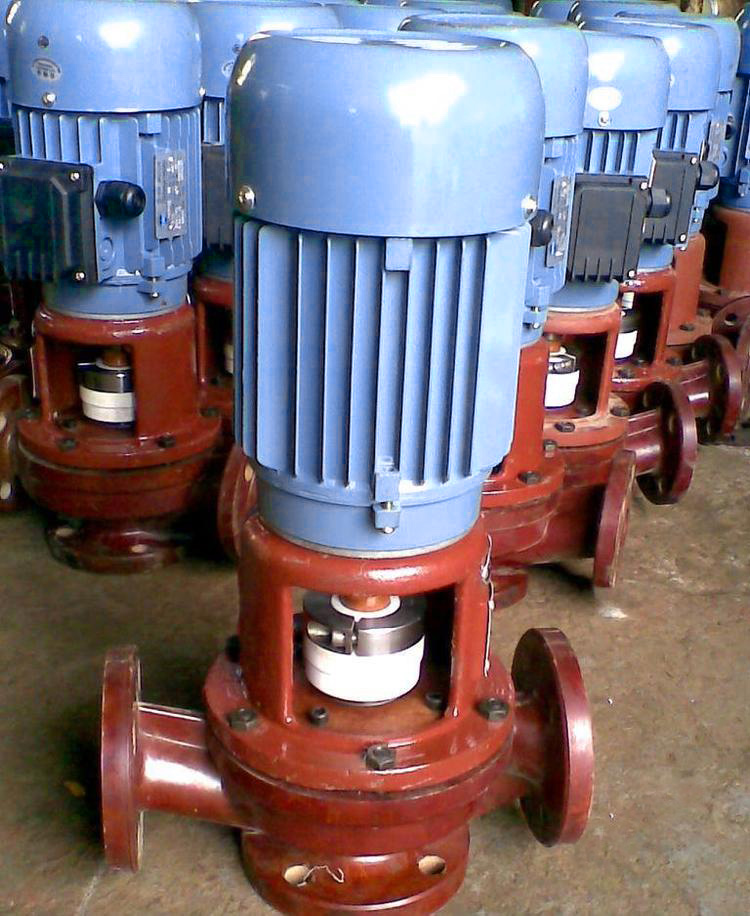

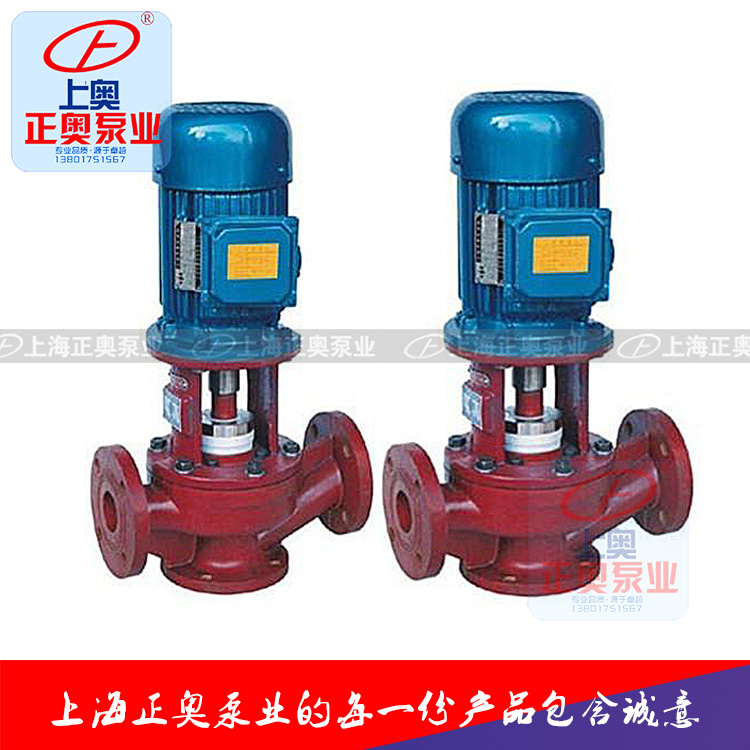

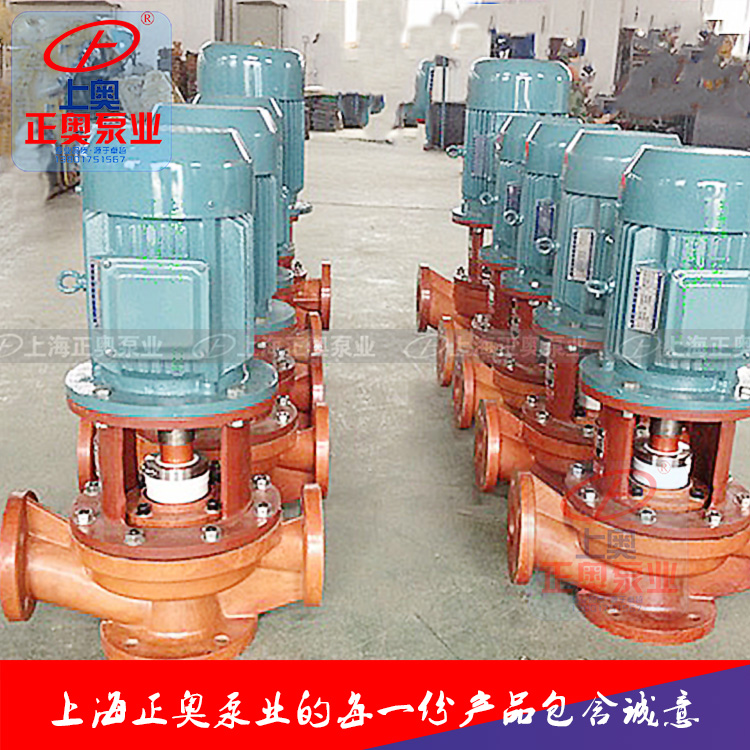

SL型酚醛玻璃鋼管道泵為單級單吸離心式管道泵。介質過流部分全部采用改性酚醛玻璃鋼經高溫高壓工藝精心制作而成，具有強耐腐蝕、高耐溫性、重量輕、比強度高、不變 形等優點。該泵設計選型先進，結構簡單，運轉平衡、效高耗低、保養維修方便，是現階段耐腐蝕領域中常用泵型。

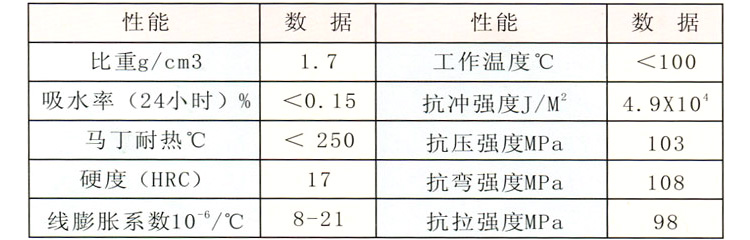

SL型泵為單級、單吸直聯立式玻璃鋼離心管道泵。結構先進合理，接觸介質的零部件采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成形的酚醛玻璃鋼制件。產品具有輕質、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。
軸封：采用U1502型外裝式F4波紋機械密封，靜環為碳化硅、動環為F4碳纖合成。耐磨采用U1507型，靜環、動環都為碳化硅。密封使用壽命長。

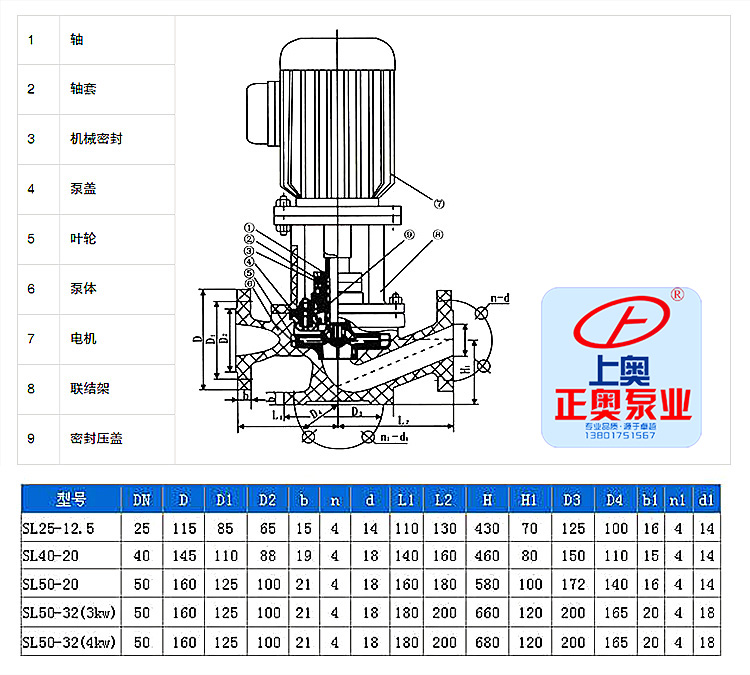

產品標準化程度高，零件通用性、互換性強。泵為直聯立式結構，機泵一體，外形美觀，占地面積小，葉輪直接安裝在電機的加長軸末端上。軸向尺寸短、結構緊湊，能平衡泵運轉產生的徑向和軸向負荷，保證了泵的運行平穩，噪音、能耗低。進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中。本泵為上門式結構、維修無需拆卸管路，只要拆掉泵座螺母即可卸下泵座電機聯體全部 轉動部件。拆卸檢修十分方便。
泵的旋轉方向：從電動機端看泵為順時針方向旋轉。
二、產品特點及安裝事項：
管道泵安裝方便，占地小。為玻璃鋼材質，特別適合于輸送鹽酸。
1、本玻璃鋼泵在安裝前根據選定泵型，按外形及安裝尺寸做好地腳基礎，安裝時根據管路位置的要求，
盡量使安裝的位置便利管理和維修。
2、安裝的位胃泉體如果高于液面，附裝灌液裝置。
3、泵起動前先將液體灌滿泵體后開車，嚴禁無介質運轉和倒轉，否則泵體內因缺泛液體冷卻而
損壞機械密封。
4、停車時應關閉液管閥門，避免液體倒流。
5、定時檢查，電機電流值，不得超過電機額定電流。
6、注意平時保養，經常檢查泵運行是否平穩。
三、產品用途：
主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、化肥等行業，輸送不含固體顆粒，不易結晶，溫度不高于90℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質。
四、型號意義：
四、性能參數選型：
|
型 號 |
流 量 |
揚 程 |
轉 速 |
汽蝕余量 |
效率 |
電機功率 |
|
SL25-12.5 |
3.2 |
12.5 |
2900 |
3 |
37 |
0.75 |
|
SL40-20 |
6.3 |
20 |
2900 |
3 |
45 |
1.1 |
|
SL50-20 |
12.5 |
20 |
2900 |
3 |
57 |
2.2 |
|
SL50-32 |
12.5 |
32 |
2900 |
3 |
47 |
3/4 |
