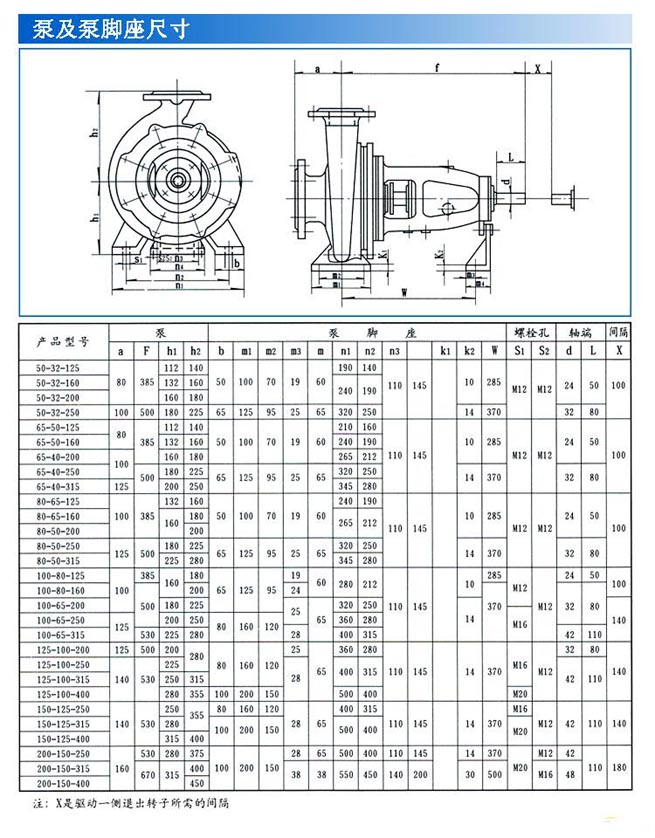

- 安裝尺寸
- 應用領域
- 型號意義
- 使用說明
- 產品特點
產品概況：
IS型離心泵供輸送清水或物理化學性質類似于水的其它液體之用，溫度不高于80℃該系列單級離心泵是根據國家標準ISO2858進行設計的并按國家標準SIO199/ DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2%左右，是一種性能穩定，改良型ISA型化工泵以更加簡捷的形式對機組的構成進行重組（去掉加長聯軸器泵和電機直接）特別是對小功率機組來說減少占地面積，降低基建投資及方便維修等方面都具有及其重要的意義。
IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。
供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏。它是我國推廣的節能泵類產品之一。
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，
能互換；全系列泵的懸架也只有四種。
泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
最大流量： 240米3／分400米3／分
最高總揚程： 125米 55米
最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
最高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。
性能范圍：
轉速：2800r/min或1450r/min
吸入口直徑：50～200mm
流量：6.3～400m3/h
揚程：5～125m，
密封方式：填料密封、機械密封。
材質：鑄鐵。

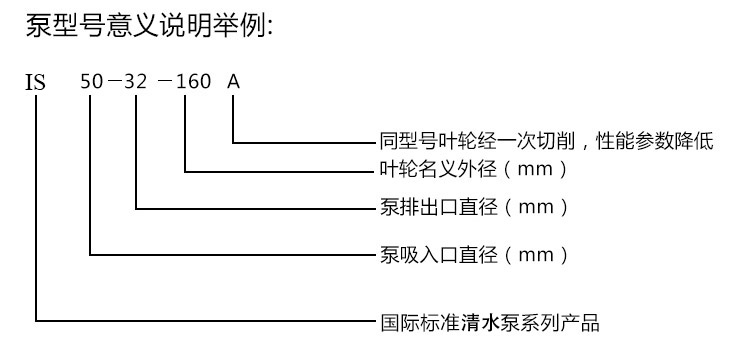

型號意義：

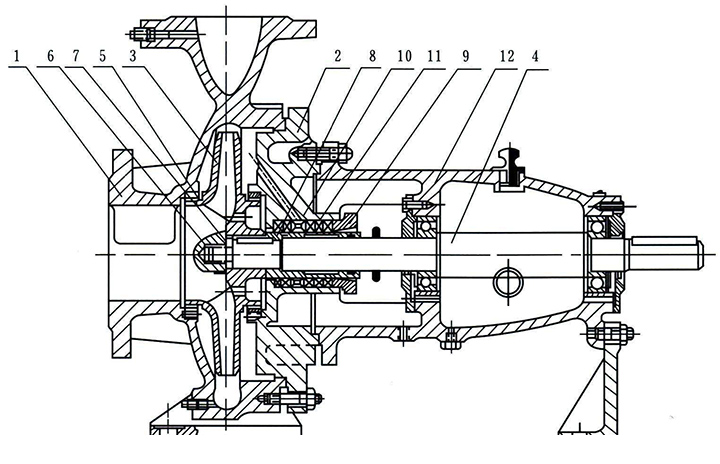

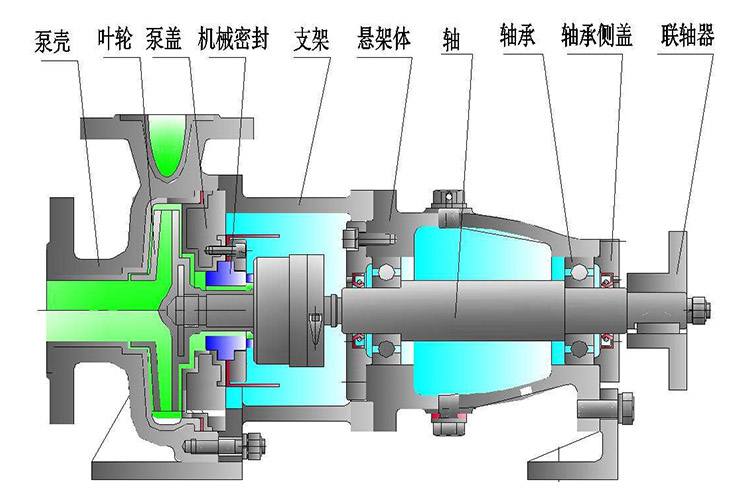

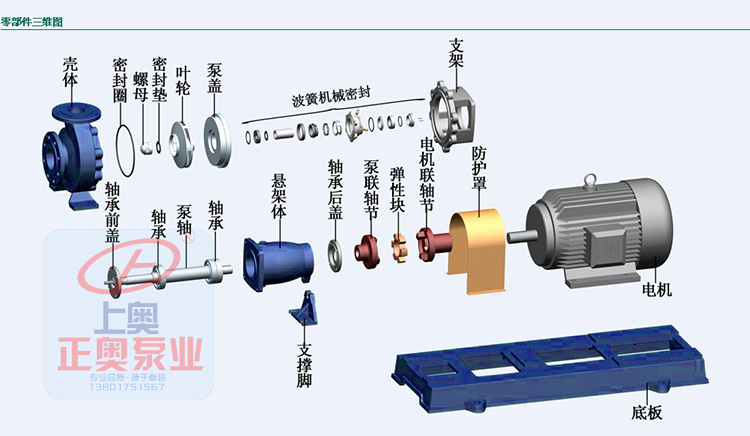

五、結構圖：
|
1
|
泵體
|
4
|
軸
|
7
|
止動墊圈
|
10
|
填料環
|
|
2
|
泵蓋
|
5
|
密封環
|
8
|
軸套
|
11
|
填料
|
|
3
|
葉輪
|
6
|
葉輪螺母
|
9
|
填料壓蓋
|
12
|
懸架軸承部件
|
|
型號
|
流量 (m3/h)
|
揚程 (m)
|
電機功率 (kW)
|
轉速 (r/min)
|
效率 (%)
|
汽蝕余量 (m)
|
|
IS50-32-125
|
12.5
|
20
|
2.2
|
2900
|
60
|
2.0
|
|
6.3
|
5
|
0.55
|
1450
|
54
|
2.0
|
|
|
IS50-32-160
|
12.5
|
32
|
3
|
2900
|
54
|
2.0
|
|
6.3
|
8
|
0.55
|
1450
|
48
|
2.0
|
|
|
IS50-32-200
|
12.5
|
50
|
5.5
|
2900
|
48
|
2.0
|
|
6.5
|
12.5
|
0.75
|
1450
|
42
|
2.0
|
|
|
IS50-32-250
|
12.5
|
80
|
11
|
2900
|
38
|
2.0
|
|
6.3
|
20
|
1.5
|
1450
|
32
|
2.0
|
|
|
IS65-50-125
|
25
|
20
|
3
|
2900
|
69
|
2.0
|
|
12.5
|
5
|
0.55
|
1450
|
64
|
2.0
|
|
|
IS65-50-160
|
25
|
32
|
5.5
|
2900
|
65
|
2.0
|
|
12.5
|
8
|
0.75
|
1450
|
60
|
2.0
|
|
|
IS65-40-200
|
25
|
50
|
7.5
|
2900
|
60
|
2.0
|
|
12.5
|
12.5
|
1.1
|
1450
|
55
|
2.0
|
|
|
IS65-40-250
|
25
|
80
|
15
|
2900
|
50
|
2.0
|
|
12.5
|
20
|
2.2
|
1450
|
46
|
2.0
|
|
|
IS65-40-315
|
25
|
125
|
30
|
2900
|
45
|
2.5
|
|
12.5
|
32
|
4
|
1450
|
41
|
2.5
|
|
|
IS80-65-125
|
50
|
20
|
5.5
|
2900
|
75
|
3.0
|
|
25
|
5
|
0.75
|
1450
|
71
|
2.5
|
|
|
IS80-65-160
|
50
|
32
|
7.5
|
2900
|
73
|
2.5
|
|
25
|
8
|
1.5
|
1450
|
69
|
2.5
|
|
|
IS80-50-200
|
50
|
50
|
15
|
2900
|
69
|
2.5
|
|
25
|
12.5
|
2.2
|
1450
|
65
|
2.5
|
|
|
IS80-50-250
|
50
|
80
|
22
|
2900
|
63
|
2.5
|
|
25
|
20
|
3
|
1450
|
60
|
2.5
|
|
|
IS80-50-315
|
50
|
125
|
37
|
2900
|
54
|
2.5
|
|
25
|
32
|
5.5
|
1450
|
52
|
2.5
|
|
|
IS100-80-125
|
100
|
20
|
11
|
2900
|
78
|
4.5
|
|
50
|
5
|
1.5
|
1450
|
75
|
2.5
|
|
|
IS100-80-160
|
100
|
32
|
15
|
2900
|
78
|
4.0
|
|
50
|
8
|
2.2
|
1450
|
75
|
2.5
|
|
|
IS100-65-200
|
100
|
50
|
22
|
2900
|
76
|
3.6
|
|
50
|
12.5
|
4
|
1450
|
73
|
2.0
|
|
|
IS100-65-250
|
100
|
80
|
37
|
2900
|
72
|
3.8
|
|
50
|
20
|
5.5
|
1450
|
68
|
2.0
|
|
|
IS100-65-315
|
100
|
125
|
75
|
2900
|
66
|
3.6
|
|
50
|
32
|
11
|
1450
|
63
|
2.0
|
|
|
IS125-100-200
|
200
|
50
|
45
|
2900
|
81
|
4.5
|
|
100
|
12.5
|
7.5
|
1450
|
76
|
2.5
|
|
|
IS125-100-250
|
200
|
80
|
75
|
2900
|
78
|
4.2
|
|
100
|
20
|
11
|
1450
|
76
|
2.5
|
|
|
IS125-100-315
|
200
|
125
|
90
|
2900
|
73
|
4.5
|
|
100
|
32
|
15
|
1450
|
73
|
2.2
|
|
|
IS125-100-400
|
100
|
50
|
30
|
1450
|
65
|
2.5
|
|
IS150-125-250
|
200
|
20
|
18.5
|
1450
|
81
|
3.0
|
|
IS150-125-315
|
200
|
32
|
30
|
1450
|
79
|
2.5
|
|
IS150-125-400
|
200
|
50
|
45
|
1450
|
76
|
2.8
|
|
IS200-150-250
|
400
|
20
|
37
|
1450
|
82
|
4.2
|
|
IS200-150-315
|
400
|
32
|
55
|
1450
|
82
|
3.5
|
|
IS200-150-400
|
400
|
50
|
90
|
1450
|
81
|
3.8
|
 |
 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
